AdBlue, SCR i DPF – systemy oczyszczania spalin w dieslach
Co łączy AdBlue, SCR i DPF?
Współczesne diesle nie są już tymi samymi pojazdami, co jeszcze dekadę temu. Dziś każdy nowy samochód z silnikiem wysokoprężnym wyposażony jest w złożony układ oczyszczania spalin, który ma za zadanie sprostać coraz surowszym normom emisji. AdBlue, SCR i filtr DPF to trzy podstawowe elementy, które wspólnie dbają o to, by auto nie zatruwało środowiska – a przy okazji działało sprawnie i ekonomicznie.
W praktyce oznacza to, że usterka jednego z tych układów bardzo często wpływa na pozostałe. Jeśli DPF się zapcha, silnik zaczyna dymić. Jeśli system AdBlue przestanie dozować płyn, komputer pokładowy może ograniczyć moc lub nawet całkowicie zablokować możliwość uruchomienia silnika. Te układy są ze sobą połączone w logiczną całość – pracują razem, analizują wzajemnie swoje parametry i reagują w czasie rzeczywistym.
Z naszej perspektywy – jako mechaników – to nie są „problemy”, tylko technologie, które można i trzeba serwisować. Z perspektywy kierowcy? Im szybciej zrozumiemy, jak działają i dlaczego warto o nie dbać, tym mniej nerwów i wydatków w przyszłości. Dlatego w tym wpisie wszystko rozkładamy na czynniki pierwsze.
Jak działa system AdBlue i SCR?
Choć może się wydawać, że AdBlue to po prostu „płyn, który trzeba dolać co jakiś czas”, w rzeczywistości cały system SCR, czyli Selektywnej Redukcji Katalitycznej, to precyzyjnie działający mechanizm oparty na reakcjach chemicznych i elektronice. Jego zadaniem jest przekształcenie szkodliwych tlenków azotu (NOx), powstających podczas spalania oleju napędowego, w nieszkodliwą parę wodną i azot.
Proces ten zaczyna się od zbiornika AdBlue, czyli specjalnego roztworu mocznika o wysokiej czystości. Zbiornik wyposażony jest w grzałkę, czujniki poziomu i temperatury, a także pompę dozującą. W odpowiednim momencie – sterowanym przez komputer silnika – AdBlue trafia przez wtryskiwacz do gorących spalin, tuż przed katalizatorem SCR. Tam, pod wpływem wysokiej temperatury, płyn ulega rozpadowi na amoniak i dwutlenek węgla. Amoniak reaguje z tlenkami azotu, neutralizując je i redukując emisję do poziomu zgodnego z obowiązującymi normami Euro.
Cały proces kontrolowany jest przez szereg czujników – najczęściej czujniki NOx, temperatury i ciśnienia. Ich zadaniem jest ciągła analiza skuteczności działania systemu. Jeśli którykolwiek z elementów zawiedzie – od niesprawnego wtryskiwacza AdBlue, przez zanieczyszczony katalizator, aż po niesprawny czujnik – auto bardzo szybko poinformuje nas o problemie.
Wielu kierowców bagatelizuje komunikaty typu „Błąd AdBlue” lub „Pozostało 1000 km do uruchomienia blokady silnika”. To bardzo niebezpieczne podejście. Po przekroczeniu określonego przebiegu auto faktycznie może się nie uruchomić, a rozwiązanie problemu często będzie już wymagało ingerencji w oprogramowanie sterownika. Dlatego zachęcamy – reagujmy na pierwsze objawy, nie czekajmy na krytyczne komunikaty.
Czym jest filtr DPF i jak działa?

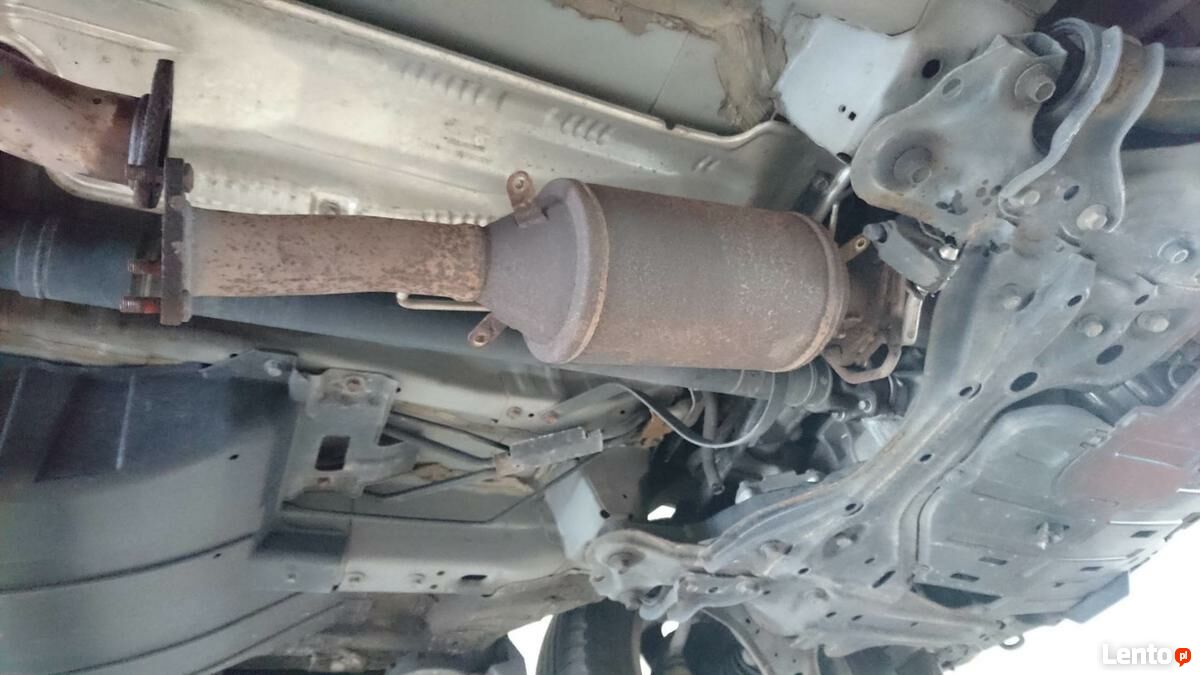

Filtr cząstek stałych, znany jako DPF, to kolejny kluczowy element układu oczyszczania spalin w dieslach. Jego zadaniem jest zatrzymywanie sadzy i popiołu powstających w trakcie spalania oleju napędowego. Z pozoru wygląda jak kawałek metalowego tłumika, ale w środku skrywa strukturę ceramiczną przypominającą plaster miodu, która wyłapuje cząstki stałe zanim opuszczą układ wydechowy.
DPF to urządzenie samooczyszczające się – przynajmniej w teorii. Regeneracja filtra odbywa się na dwa sposoby: pasywnie (gdy spaliny osiągają odpowiednią temperaturę w trasie) i aktywnie (gdy sterownik decyduje się wstrzyknąć dodatkową dawkę paliwa, by podnieść temperaturę w filtrze i spalić zgromadzoną sadzę). Problem w tym, że warunki miejskie, częste krótkie trasy, długotrwała jazda na niskich obrotach i niewłaściwa eksploatacja skutecznie zaburzają ten proces.
Z czasem DPF się zapycha. Najpierw filtr przestaje się oczyszczać, potem komputer obniża moc silnika, a w skrajnym przypadku – może dojść do jego całkowitego zatkania. Kierowca zauważa większe zużycie paliwa, słabszą reakcję na gaz, a na desce rozdzielczej zapala się kontrolka silnika lub ikona DPF-u. Niestety, w wielu przypadkach problem jest ignorowany zbyt długo, co prowadzi do trwałych uszkodzeń filtra.
I tu wraca temat mitów. Wciąż pokutuje przekonanie, że „najlepiej wyciąć DPF i mieć spokój”. Nic bardziej mylnego. Po pierwsze – to nielegalne. Po drugie – auto bez DPF-u przestaje spełniać normy emisji, co może skutkować problemami przy badaniu technicznym. Po trzecie – bez filtra często pojawiają się dodatkowe błędy, problemy z ciśnieniem w układzie, a nawet awarie turbosprężarki
Typowe objawy problemów z AdBlue, SCR i DPF
Systemy oczyszczania spalin w nowoczesnych silnikach diesla są coraz bardziej zaawansowane, ale jednocześnie bardziej czułe na zaniedbania i warunki eksploatacji. Choć zaprojektowano je z myślą o automatycznym działaniu i niskiej ingerencji użytkownika, w rzeczywistości często zdarzają się sytuacje, które wymagają natychmiastowej reakcji. Im szybciej zauważymy symptomy nadchodzącej awarii, tym większa szansa na uniknięcie poważnych i kosztownych napraw.
Poniżej opisujemy najczęściej występujące objawy usterek układów AdBlue, SCR i DPF — te, które widzimy na co dzień w naszym warsztacie i które powinny wzbudzić Twoją czujność za kierownicą.
Zapalona kontrolka silnika
Współczesne samochody bardzo szybko informują o nieprawidłowościach w pracy silnika lub układów oczyszczania spalin. Najczęstszym objawem jest zapalenie się kontrolki „check engine” lub dedykowanej ikonki AdBlue albo DPF-u na desce rozdzielczej. Niestety wielu kierowców traktuje ją jako coś „co i tak kiedyś zgaśnie samo” lub „typowy problem w dieslu”. To błędne podejście.
W praktyce kontrolka ta sygnalizuje, że system zauważył nieprawidłowość, którą należy zdiagnozować. Może to być zbyt niskie ciśnienie doładowania, przekroczony poziom zapchania filtra cząstek stałych, błąd czujnika NOx albo nieprawidłowe dozowanie AdBlue. Samo skasowanie błędu bez identyfikacji przyczyny przyniesie tylko chwilową ulgę – problem powróci, często w bardziej zaawansowanej formie.
Błąd AdBlue lub ograniczenie rozruchu
Coraz więcej samochodów z systemem SCR wyświetla na ekranie komunikaty typu „AdBlue: uruchomienie niemożliwe za 1000 km” albo „Awaria układu redukcji emisji – ograniczony rozruch”. To nie jest fikcja ani błąd systemu. Jeżeli sterownik wykryje brak dozowania AdBlue lub nieskuteczną redukcję NOx, może zapisać tzw. błędy blokujące. Po przejechaniu określonej liczby kilometrów silnik po prostu się nie uruchomi, nawet jeśli z punktu widzenia kierowcy wszystko wydaje się działać normalnie.
To jedna z najczęstszych sytuacji, z jakimi trafiają do nas klienci. Auto jeździło, kontrolka się paliła, ale nikt nie reagował – aż do momentu, gdy nie dało się go już uruchomić. Diagnoza w takim przypadku często wymaga kompleksowego sprawdzenia układu: od czujników, przez pompę i grzałki, aż po wtryskiwacz AdBlue. Reakcja na czas może oszczędzić kilkaset, a czasem nawet kilka tysięcy złotych.
Utrata mocy i przejście w tryb awaryjny
Innym charakterystycznym objawem problemów z DPF-em lub SCR jest ograniczenie osiągów silnika. Samochód nagle traci moc, nie chce się rozpędzać, nie reaguje na gaz tak jak wcześniej. W niektórych przypadkach maksymalna prędkość spada do 80–100 km/h, a silnik wchodzi w tzw. tryb awaryjny. To działanie celowe – komputer ogranicza możliwości pojazdu, aby zapobiec dalszemu uszkodzeniu podzespołów.
Najczęstszą przyczyną takiego zachowania jest zapchany filtr DPF, który nie był w stanie przeprowadzić skutecznej regeneracji. Może to być też efekt niedziałającego wtryskiwacza AdBlue, błędów w czujnikach lub niesprawnego katalizatora SCR. Niestety, samo „dokręcanie auta na autostradzie” w nadziei na wypalenie DPF-u rzadko przynosi efekt – potrzebna jest profesjonalna diagnostyka.
Zwiększone zadymienie – kiedy spaliny przestają być przezroczyste
Diesel z dobrze działającym układem oczyszczania spalin praktycznie nie emituje widocznego dymu. Jeżeli zaczynasz zauważać czarną lub niebieską chmurę za samochodem podczas przyspieszania, to znak, że coś jest nie tak. Nadmierne zadymienie może oznaczać zapchany lub uszkodzony DPF, ale także błędy w dozowaniu AdBlue czy niepełną regenerację filtra.
To objaw szczególnie niepokojący, bo często towarzyszy mu wzrost zużycia paliwa i oleju. W przypadku AdBlue niewłaściwe dozowanie może doprowadzić do krystalizacji płynu i zatkania wtryskiwacza lub przewodów, co skutkuje nieprawidłową reakcją chemiczną w układzie SCR. W efekcie komputer nie wykrywa skutecznej redukcji NOx – i uruchamia alarm.
Większe spalanie, nieprzyjemny zapach, drgania silnika
Często pierwsze objawy są bardzo subtelne. Silnik delikatnie nierówno pracuje na biegu jałowym, spalanie rośnie o 1–2 litry na 100 km, a spod maski czuć charakterystyczny zapach spalin lub amoniaku. To nie są symptomy, które kierowca od razu kojarzy z DPF-em czy AdBlue, a mimo to bardzo często właśnie te układy są winowajcą.
W takich sytuacjach liczy się czas – wczesna diagnostyka pozwala nam wyczyścić DPF zanim ulegnie trwałemu uszkodzeniu albo wymienić niesprawny czujnik AdBlue, zanim sterownik zablokuje rozruch.
Jak diagnozujemy i serwisujemy te układy w naszym warsztacie?
Układy oczyszczania spalin w nowoczesnych dieslach – AdBlue, SCR i DPF – wymagają nie tylko zaawansowanej technologii, ale też odpowiedniego podejścia serwisowego. W naszym warsztacie nie ograniczamy się do prostego kasowania błędów czy podłączenia komputera „na chwilę”. Traktujemy każdy przypadek indywidualnie, zaczynając od analizy objawów, a kończąc na pełnym przywróceniu sprawności układu. Działamy kompleksowo i z zachowaniem pełnej transparentności – zawsze informujemy klienta, co wymaga naprawy, co można zregenerować, a co należy wymienić.
Diagnostyka komputerowa
Pierwszym krokiem jest precyzyjna diagnostyka komputerowa. Korzystamy z profesjonalnych testerów, które pozwalają na pełny wgląd w parametry pracy systemów DPF, SCR i AdBlue. Sprawdzamy nie tylko błędy zapisane w pamięci sterowników, ale również dane rzeczywiste – temperatury spalin, poziom napełnienia filtra cząstek stałych, ciśnienie w układzie wydechowym, zużycie AdBlue czy skuteczność redukcji NOx.
To na tym etapie możemy stwierdzić, czy problemem jest niesprawny czujnik, zakłócona komunikacja między modułami, zapchany DPF czy np. brak reakcji układu SCR na dozowanie płynu. Każdy parametr jest analizowany w odniesieniu do specyfiki danego pojazdu, jego przebiegu oraz historii serwisowej.
Ocena stanu DPF
Jeśli komputer wskazuje na zbyt duże napełnienie filtra DPF lub nieskuteczne próby regeneracji, przystępujemy do analizy stanu technicznego filtra. Oceniamy poziom nagromadzonej sadzy i popiołu oraz porównujemy go z wartościami granicznymi. Na tej podstawie decydujemy, czy możliwe jest wypalenie filtra w trasie, regeneracja serwisowa, czy konieczne będzie jego demontaż i czyszczenie w warunkach warsztatowych.
W naszym serwisie nie ma miejsca na zgadywanie – dysponujemy sprzętem do pomiaru różnicy ciśnień i analizujemy dane w oparciu o rzeczywiste pomiary, nie tylko wskazania komputera. To pozwala uniknąć błędnych decyzji, które często skutkują niepotrzebnymi kosztami po stronie kierowcy.
Serwis systemu AdBlue
Wbrew pozorom AdBlue to nie tylko uzupełnienie płynu co kilka tysięcy kilometrów. W skład systemu wchodzi pompa, przewody, grzałki, czujniki oraz precyzyjny wtryskiwacz, który dozuje środek w odpowiednim momencie i w odpowiedniej ilości. Awaria któregokolwiek z tych elementów może doprowadzić do błędów w działaniu SCR lub całkowitego zablokowania rozruchu.
Podczas serwisu systemu AdBlue sprawdzamy szczelność przewodów, skuteczność dozowania oraz stan wtryskiwacza. Wykonujemy testy przepływu i analizujemy pracę pompy. Jeśli pojawiają się objawy krystalizacji AdBlue (częsty problem w niskich temperaturach lub przy użyciu niskiej jakości płynu), czyścimy układ i w razie potrzeby wymieniamy uszkodzone elementy. Zawsze korzystamy z certyfikowanych zamienników lub oryginalnych części, zależnie od preferencji klienta.
Czyszczenie i regeneracja filtra DPF
Jeśli filtr DPF jest zapchany, ale wciąż nadaje się do regeneracji, wykonujemy czyszczenie hydrodynamiczne lub chemiczne, w zależności od stanu technicznego i rodzaju filtra. Po demontażu sprawdzamy, czy nie doszło do uszkodzeń ceramicznego wkładu i przeprowadzamy pełny proces przywracania jego przepustowości.
Co ważne – nie stosujemy metod typu „przepalanie palnikiem” ani nie oferujemy tzw. „regeneracji software’owej”, polegającej wyłącznie na wykasowaniu błędów. Nasz proces to realne, fizyczne czyszczenie, które pozwala przywrócić fabryczną skuteczność filtracji i uniknąć kosztów związanych z zakupem nowego DPF-u.
Kalibracja i test końcowy
Po zakończeniu serwisu każdego z systemów przeprowadzamy ponowną diagnostykę i, jeśli to konieczne, wykonujemy adaptację komponentów – np. czujników NOx, nowych wtryskiwaczy AdBlue lub zregenerowanego DPF-u. Sprawdzamy również, czy wszystkie systemy działają prawidłowo podczas rzeczywistej jazdy testowej.
Dopiero po upewnieniu się, że układ oczyszczania spalin działa zgodnie z parametrami producenta, przekazujemy auto klientowi. To daje pewność, że problem nie wróci po kilku dniach, a samochód nie trafi ponownie do warsztatu z tym samym błędem.
